四柱液壓機拉桿偏置量對整體性的影響
時間：2015-11-28 09:32:28 點擊:340次 作者:杜甫機械
通常四柱液壓機在工作過程中立柱會產生向內的彎曲變形，這一變形趨勢不僅增大了四柱液壓機立柱與上梁間的開縫傾向，而且對四柱液壓機立柱與動梁間的導向不利。如能將四柱液壓機拉桿預先向內偏置，使四柱液壓機拉桿中心不與立柱中心重合，這樣在預緊時相當于給立柱施加了一個向外彎曲的力矩，從而有助于減小工作過程中四柱液壓機立柱向內彎曲的變形程度。本文深討不同偏置量對四柱液壓機整體性及變形的影響。

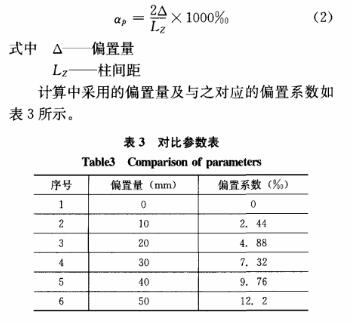

在分析過程中，液壓機拉桿的偏置量分別取為0mm（無偏置），10mm，20mm，30mm,40mm和50mm。為使計算結果更具一般性，別人偏置系數來描述偏置量大小。偏置系數定義為偏置量與1/2柱間距的千分比，即:

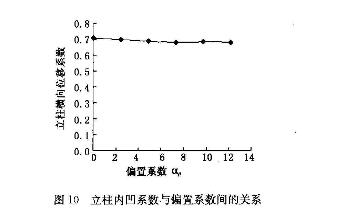

圖9給出的是液壓機立柱內角開縫系數與偏置系數間的關系，圖10給出的是立柱橫向內凹系數與偏置系數的關系。立柱內凹系數定義為立柱承受中心載荷時，最大橫向位移（內凹量）與立柱高度的萬分比。
從圖中曲線的變化趨勢可以看出，立柱偏置可以減小開縫及立柱承載后的橫向位移，只是影響較小，立柱向內偏置50密碼（單邊），取偏置系數由0增加到12.2%，開縫系數由1.94下降至1.81，降低了6.7%，而立柱的凹變形，減小了4.0%，從比值關系上看，拉桿偏置對開縫及立柱橫向位移的影響還是明顯的，但由于受到結構的限制，拉桿的實際偏置量往往很小，其偏置系數通常只能達到千分之幾，因此其對整體性的影響不明顯。
